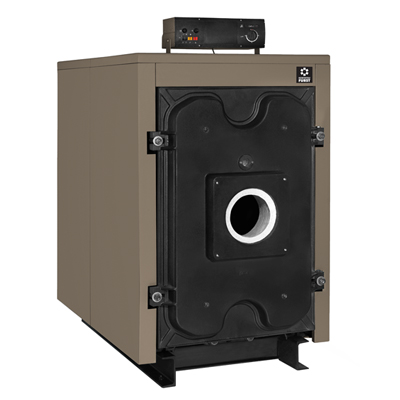

Cetus 12
Артикул: 11101
Чугунные трехходовые водогрейные котлы Cetus могут быть укомплектованы наддувными горелками. Работают на газе, дизельном топливе или мазуте. Три хода дымовых газов обеспечивают высокую эффективность котлов. Поверхность теплообмена увеличена за счет дополнительных ребер в камере сгорания и в каналах отходящих дымовых газов, благодаря чему достигается высокий КПД. Корпус котлов собран из секций, отлитых из специального чугуна, устойчивого к коррозии и термическим напряжениям. Теплообменники котлов изолированы минеральной ватой толщиной 80 мм и экранированы алюминиевой фольгой для максимального снижения теплопотерь.
- Серия Cetus включает 11 моделей котлов от 6 до 16 секций мощностью от 378 до 930 кВт соответственно.
- Котлы поставляются в разобранном виде (посекционно), и занимают два или три грузовых места в зависимости от мощности.
- Котлы серии Cetus легко собираются на месте установки без использования дополнительных приспособлений (кроме тех, что идут в комплекте с котлом).
- Оснащены выносным пультом управления. Пульт позволяет управлять двухступенчатой горелкой и циркуляционным насосом контура отопления
|
МОДЕЛЬ КОТЛА CETUS |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
||
|
Количество секций |
шт. |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
|
Номинальная тепловая мощность |
кВт |
378 |
448 |
506 |
564 |
610 |
663 |
715 |
773 |
831 |
878 |
930 |
|
|
Входная номинальная тепловая мощность |
кВт |
410 |
487 |
551 |
615 |
665 |
720 |
777 |
839 |
900 |
956 |
1013 |
|
|
Температура теплоносителя (макс.) |
°C |
90 |
|||||||||||
|
Диапазон регулировки температуры |
°C |
30–90 |
|||||||||||
|
Давление теплоносителя (макс.) |
бар |
6 |
|||||||||||
|
Объем воды в котле |
л |
149,5 |
174 |
198,5 |
223 |
247,5 |
272 |
296,5 |
321 |
345,5 |
370 |
394,5 |
|
|
Подключение контура отопления |
" |
4 |
|||||||||||
|
Диаметр дымохода |
мм |
350 |
|||||||||||
|
Противодавление дымовым газам |
мбар |
1,75- |
1,9- |
2,25- |
2,55- |
2,8- |
3,15- |
3,45- |
3,8- |
4,1- |
4,45- |
4,85- |
|
|
Размеры камеры сгорания |
Диаметр |
мм |
501 |
||||||||||
|
Глубина |
мм |
910 |
1070 |
1230 |
1390 |
1550 |
1710 |
1870 |
2030 |
2190 |
2350 |
2510 |
|
|
Объем дымовых газов в котле |
л |
341,7 |
400,7 |
459,7 |
518,7 |
577,6 |
636,6 |
695,6 |
754,5 |
813,5 |
872,5 |
931,4 |
|
|
Объем камеры сгорания |
л |
179,4 |
210,9 |
242,5 |
274,0 |
305,6 |
337,1 |
368,6 |
400,2 |
431,7 |
463,3 |
494,8 |
|
|
Температура срабатывания термостата безопасности |
°C |
100 |
|||||||||||
|
Температура дымовых газов |
Полная нагрузка |
°C |
182- |
178- |
175- |
173- |
173- |
170- |
170- |
168- |
165- |
162- |
160- |
|
Частичная нагрузка |
°C |
165- |
164- |
162- |
161- |
160- |
158- |
156- |
155- |
155- |
150- |
148- |
|
|
Массовый расход дымовых газов |
Полная нагрузка |
кг/ч |
633 |
750 |
848 |
945 |
1023 |
1110 |
1198 |
1295 |
1393 |
1470 |
1588 |
|
Частичная нагрузка |
кг/ч |
380 |
450 |
508 |
567 |
614 |
666 |
719 |
777 |
836 |
882 |
935 |
|
|
Диаметр жаровой трубы горелки |
мм |
225 |
|||||||||||
|
Размеры котла |
ШхВ |
мм |
840 x 1355 |
||||||||||
|
Глубина (L) |
мм |
1300 |
1460 |
1620 |
1780 |
1940 |
2100 |
2260 |
2420 |
2580 |
2740 |
2900 |
|
|
Вес котла |
кг |
1020 |
1160 |
1300 |
1440 |
1580 |
1720 |
1860 |
2000 |
2140 |
2280 |
2420
|
